Электрощетки: ошибки при подборе и установке, причины, последствия, диагностика

В условиях санкций у российских компаний, эксплуатирующих импортное оборудование, возникают трудности с его обслуживанием и ремонтом. При дефиците оригинальных запчастей и диагностического оснащения особенно важно исключить ошибки в эксплуатации, соблюдать график технического обслуживания и следовать эксплуатационной документации.

В этой статье рассмотрим типичные ошибки, связанные с выбором и установкой электрографитовых щеток. Следование приведённым рекомендациям поможет продлить срок службы щеточных узлов электродвигателей постоянного тока, токопроводов и контактных вращающихся машин.

1. Что такое электрощетки и зачем они нужны

Электрощетки — это токопроводящие элементы, соединяющие подвижную и неподвижную части щеточного узла в электрических машинах.

Они устанавливаются в щеткодержатели — неподвижные конструкции с пружинами, которые прижимают щетку к коллектору. Электрическое соединение осуществляется через проводник, встроенный в тело щетки или закреплённый в виде пружины на её корпусе.

Корректный выбор и монтаж электрощетки напрямую влияет на срок службы и надёжность всей системы. Неподходящая по параметрам щетка может привести к серьёзным повреждениям — вплоть до выхода оборудования из строя.

Электрощетки производятся из электрографитированного материала (электрографита) с разным содержанием металлов. Существует более тысячи вариантов форм и конструкций.

2. Электрографит: зачем он нужен

Электрографит — это искусственный материал, обладающий стабильной проводимостью, термостойкостью, износоустойчивостью и определённой пористостью. Эти характеристики определяются в процессе производства и отражаются в маркировке.

Марка электрографита указывает на его свойства: прочность, плотность, зольность, проводимость и назначение. В России применяются маркировки, соответствующие ГОСТ и ТУ: «Г», «ЭГ», «МГ», «МГСО», «СГ», «ВТ» с цифровыми индексами — (Г)3, (ЭГ)841 и т. д.

Марки «ЭГ» не содержат металлических добавок. Они устойчивы к перегрузкам, химически инертны и применяются в щетках для двигателей и генераторов.

Марки «МГ» содержат от 15% до 95% меди, обеспечивают высокую электропроводимость, но подвержены коррозии и зависят от температурного режима. Используются в стартах, генераторах и низковольтных системах.

Благодаря слоистой структуре электрографит выполняет функцию смазки в зоне контакта, снижая трение и улучшая стабильность работы:

• Снижает износ щетки и коллектора;
• Формирует защитную патину — плёнку, улучшающую контакт;
• Уменьшает искрение, особенно при вибрациях и микроподпрыжках;
• Работает как термостабильная смазка при высоких температурах.

Точное соотношение графита и металла позволяет создавать материалы, идеально подходящие к конкретным типам машин, повышая их энергетическую эффективность.

Качественный электрографит производится в России, и его свойства соответствуют зарубежным аналогам. Среди производителей — АО «НИИЭ», АО «Электроконтакт», АО «Прожекторные угли», АО «ОЗЭИ».

3. Как выбрать электрощетку

Ключевой критерий выбора только один: соответствие физико-техническим характеристикам оборудования — двигателя, генератора, шинопровода и т.д.

Эти характеристики указаны на шильдике устройства или в его технической документации.

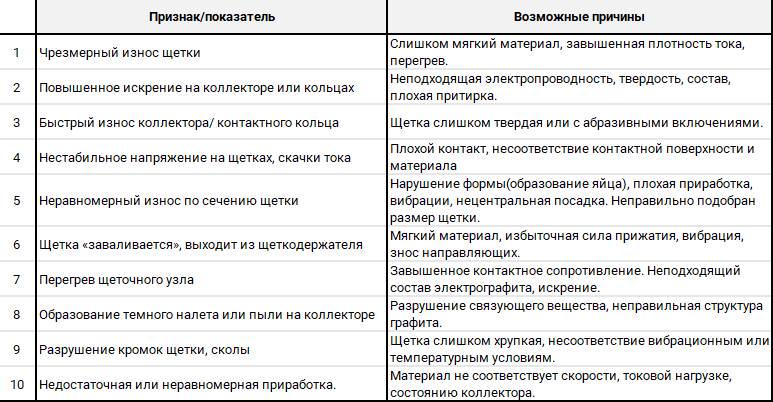

Признаки неправильно подобранной электрощетки:

4. Последствия неправильного подбора электрощетки

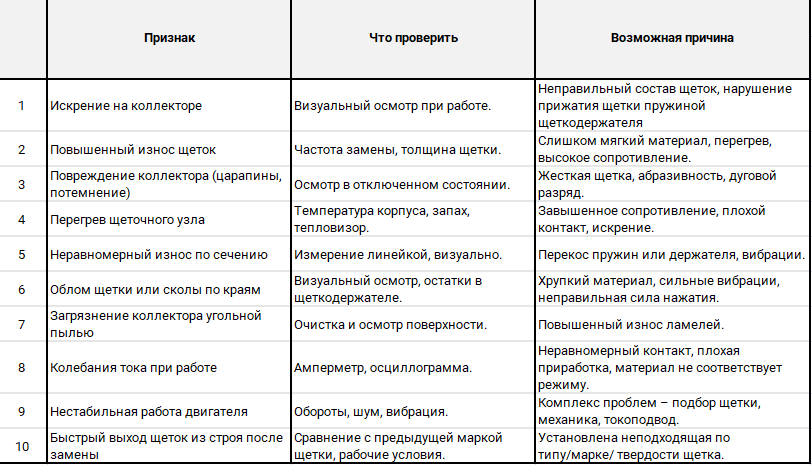

5. Диагностика щеточного узла при неправильной работе

6. Замена импортной щетки отечественной: возможно ли?

Как уже упоминалось, отечественные электрографитовые щетки могут быть полноценной заменой импортным. Основная сложность — это поиск подходящей по форме и размеру щетки. Российские стандарты часто не совпадают с зарубежными, и установка «похожей» детали недопустима.

Щётка, не соответствующая посадочному месту, может расшататься и повредить щеткодержатель. Конструкция щетки столь же важна, как и её материал.

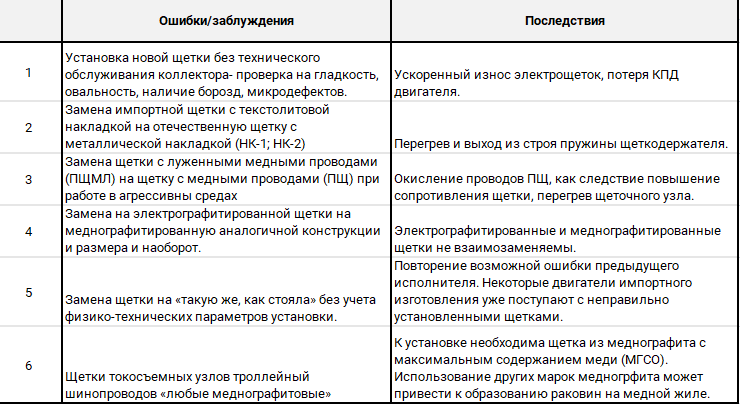

Самые распространенные ошибки при замене щеток (примеры из многолетней практики):

Заключение

Электрощетка — это не просто расходник, а критически важный элемент, от которого зависит стабильность и безопасность электросистемы. В условиях ограниченного доступа к зарубежным компонентам особенно важно ориентироваться на технические характеристики оборудования и подбирать замену с учётом этих параметров.

Рекомендуется при подборе электрощеток, особенно для импортных машин, консультироваться со специалистами — производителями щеток или профильными сервисами, предоставляя им точные данные по машине и её рабочим условиям.
